一、有效工作壓力范圍、超壓壓力范圍和低壓壓力范圍

1、低壓壓力范圍：

低壓壓力范圍是指從零位至有效工作壓力下限之間的范圍，當壓力低于有效工作壓力的下限時，裝置或系統將不能正常發揮作用。

滅火器壓力表和氣體滅火裝置壓力表的低壓壓力范圍，對應標度盤區域用“紅色”表示。

對于滅火器，尚應在低壓壓力范圍的刻度線上標記“再充裝”字樣。

2、有效工作壓力范圍：

有效工作壓力范圍是指最小工作壓力與最大工作壓力之間的范圍。

滅火器壓力表和氣體滅火裝置壓力表的有效工作壓力范圍，對應標度盤區域用“綠色”表示。

3、超壓壓力范圍：

超壓壓力范圍是從有效工作壓力上限至壓力表最大量程之間的范圍，當壓力高于有效工作壓力的上限時，預示超壓風險。

滅火器壓力表的超壓壓力范圍，對應標度盤區域用“黃色”表示，并應在超壓壓力范圍的刻度線上標記“超充裝”字樣。

氣體滅火裝置壓力表的超壓壓力范圍，對應標度盤區域用“紅色”表示。

二、有效工作壓力范圍的實質：

有效工作壓力范圍的實質，是指標準充裝條件下，裝置在工作溫度范圍內的壓力變動范圍。

示例：充裝密度為950kg/m3，貯存壓力為4.2MPa內貯壓式七氟丙烷滅火系統，工作溫度范圍為0℃～+50℃，本系統貯存壓力為4.2MPa（20℃），根據熱脹冷縮原理，溫度大于20℃時，壓力升高(50℃時壓力為5.3MPa)，溫度低于20℃時，壓力降低(0℃時的壓力為3.6MPa)，這個工作溫度范圍內的最低工作壓力值和最高工作壓力值，即為有效工作壓力范圍。

注：通常情況下，系統貯存壓力是指常溫下（20℃）的貯存壓力。

三、系統處于可工作壓力范圍，并不能代表系統處于正常狀態：

上述可知，有效工作壓力范圍是標準充裝條件下，裝置在工作溫度范圍內的壓力變動范圍。那么，就可能存在常溫下（20℃）貯存壓力偏低，但因為環境溫度較高，導致裝置內壓力仍處于有效工作壓力范圍的情形；也可能存在常溫下（20℃）貯存壓力偏高，但因為環境溫度較低，導致裝置內壓力仍處于有效工作壓力范圍的情形。在上述4.2MPa內貯壓式七氟丙烷滅火系統示例中，如在常溫下貯存壓力接近3.6MPa，那么就可能預示環境溫度較低時會低于有效工作壓力范圍，應予重視！

依此，系統處于有效工作壓力范圍，并不能完全保證系統處于正常狀態，宜根據環境溫度、常溫（20℃）貯存壓力等綜合判斷。

四、示例：常見的滅火裝置壓力表

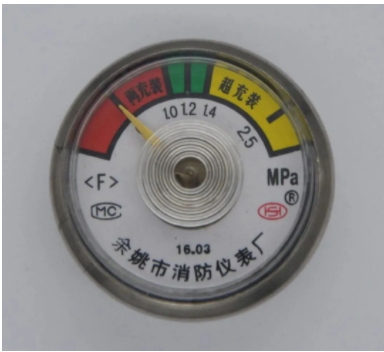

1、滅火器壓力表：

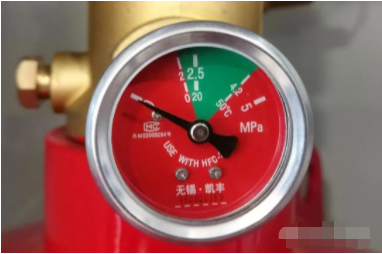

2、柜式七氟丙烷滅火裝置壓力表：

注：柜式七氟丙烷滅火裝置在常溫下（20℃）的貯存壓力為2.5MPa。

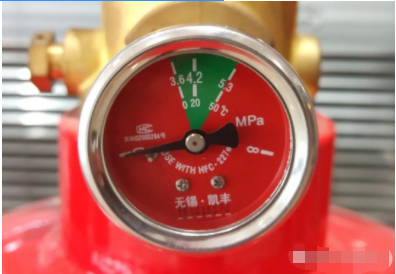

3、內貯壓式七氟丙烷滅火系統（4.2MPa）壓力表：

注：內貯壓式七氟丙烷滅火系統（4.2MPa）在常溫下（20℃）的貯存壓力為4.2MPa。

4、內貯壓式七氟丙烷滅火系統（5.6MPa）壓力表：

注：內貯壓式七氟丙烷滅火系統（5.6MPa）在常溫下（20℃）的貯存壓力為5.6MPa。

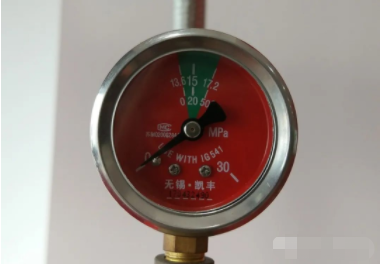

5、IG541氣體滅火系統（15MPa）壓力表：

注：IG541氣體滅火系統（15MPa）在常溫下（20℃）的貯存壓力為15MPa。

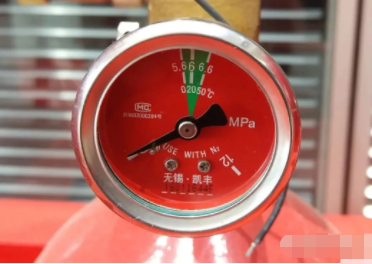

6、氣體滅火系統驅動氣體瓶組壓力表：
