一.結構示意圖：

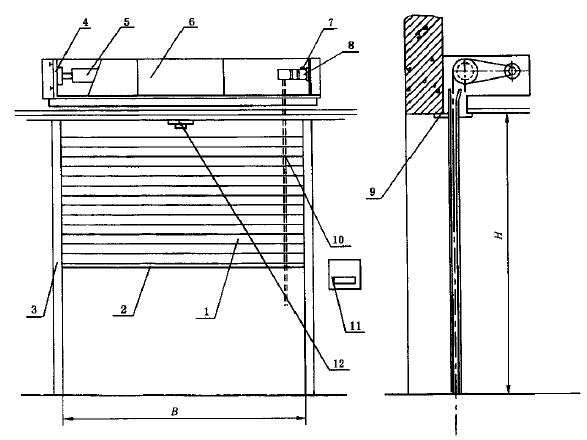

結構示意圖及各零部件名稱見下圖：

防火卷簾結構示意圖

防火卷簾結構圖注：
1——簾面；7——限位器；
2——座板；8——卷門機；
3——導軌；9——門楣；
4——支座；10——手動拉鏈；
5——卷軸；11——控制箱（按鈕盒）；
6——箱體；12——感溫、感煙探測器。

注：防火卷簾的結構有多種形式，此圖僅是示例。

二.名稱符號：

1.鋼質防火卷簾的名稱符號為GFJ。

2.無機纖維復合防火卷簾的名稱符號為WFJ。

3.特級防火卷簾的名稱符號為TFJ。

三.代號：

注1：防火卷簾的簾面數量為一個時，代號中簾面間距無要求。

注2：防火卷簾為無機纖維復合防火卷簾時，代號中耐風壓強度無要求。

注3：鋼質防火卷簾在室內使用，無抗風壓要求時，代號中耐風壓強度無要求。

注4：特級防火卷簾在名稱符號后加字母Ｇ、Ｗ、Ｓ、和Ｑ，表示特級防火卷簾的結構特征。其中Ｇ表示簾面由鋼質材料制作；Ｗ表示簾面

由無機纖維材料制作；Ｓ表示簾面兩側帶有獨立的閉式自動噴水保護；Ｑ表示簾面為其他結構型式。

示例1：GFJ-300300-F2-CZ-D-80表示洞口寬度為300cm，高度為300cm，耐火極限不小于2.00h，啟閉方式為垂直卷，簾面數量為一個，耐風壓強度為80型的鋼質防火卷簾。

示例2：TFJ（W）-300300-TF3-CZ-S-240表示簾面由無機纖維制造，洞口寬度為300cm，高度為300cm，耐火極限不小于3.00h，啟閉方式為垂直卷，簾面數量為兩個，簾面間距為240mm的特級防火卷簾。

四.防火卷簾規格（洞口尺寸）：

防火卷簾規格用洞口尺寸（洞口寬度×洞口高度；單位cm）表示。

五.分類：

1.按耐風壓強度分類：

2.按簾面數量分類：

3. 按啟閉方式分類：

4.按耐火極限分類:
