SENAN8008型標準煙箱

用戶手冊

前言

首先感謝你們對森安智能的支持與厚愛，我們全體員工向你表中心的感謝和美好的祝福！有了你們，我們的前進征途才有源源不絕的信心和力量，有了你們，我們的事業才能長盛不衰地興旺和發展。給予了我們無比的力量，在你們大力關心與支持下。我們憑借優質的服務，良好的信譽，取得一個又一個的輝煌城績。再一次感謝你們的幫助和支持，恭祝你身體健康！闔家幸福！事業興旺，萬事如意。

本公司是一家專業消防產品、消防檢測設備的系統方案提供商，具有專業的技術開發團隊和維護團隊。公司坐落于聞名全球制造業之城廣東省東莞市。公司秉承“以服務為基礎，以質量為生存，以科技求發展”的企業理念，以銳意進取為企業的價值，實行“追求完美，無微不至”的服務方針，滿足客戶需求，實現并超越顧客期望。形成科學設計、標準化施工、規范管理、嚴格進行質量控制的多層次服務運行機制。通過持續不斷的技術創新為客戶提供智能、安全、高效的解決方案。

本手冊主要介紹本公司SANAN8008型閾值檢驗煙箱的參數性能和使用說明。

聲明:本手冊中內容是本公司系列煙箱產品的所有功能、指標的匯總，用戶需對照所購煙箱實際配置，對應閱讀手冊相關條目機內容。如本手冊中的產品升級，則以升級產品手冊最新版本為準；如本手冊所引用的標準已升級，則以最新標準為準；如本手冊版本已升級，則同型產品的介紹以最新版本為準，恕我公司不另行通知。

概述..............................................................2

1. 設備構成........................................................2.3

2. 基本參數........................................................3.4

3. 標準試驗程序....................................................4.5

4. 控制器操作說明....................................................5

5. 上位機操作界面................................................6.7.8

6. 故障及處理........................................................9

概述

A.SENAN8008閾值檢驗煙箱是我公司為滿足消防產業需求并依據國家標準而開發的用于感煙火災探測器（以下簡稱煙感）的響應閾值檢測設備,適用于點型感煙火災探測器及獨立式感煙火災探測報警器的響應閾值檢驗。

B.SENAN8008閾值檢驗煙箱，具有功能全、精度高、可靠性高、自動化程度高等特點。系統采用上位機全中文操作系統。為適應不同客戶的實際需求，閾值檢驗煙箱可選配生產功能模塊，使標準閾值檢驗煙箱具有批量檢測的功能。

C.執行標準GB4715-2005，GB20517-2006等。

1.設備構成：

部件名稱	描述

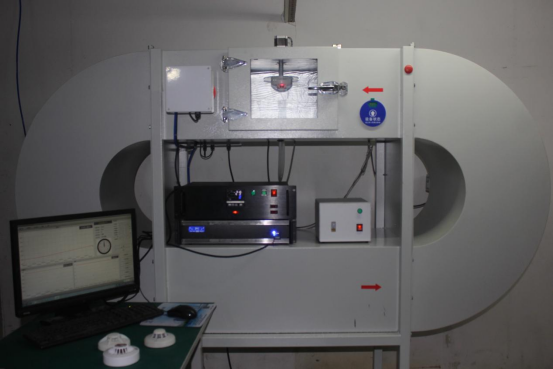

環形箱體	有效工作截面尺寸500*340mm，具有進氣凈化裝置，模塊化設計，具有傳感器預留孔、窗，預留孔位，方便后續升級。配置吸氣式探測器取氣口（部分機型）。
控制主機	采用自主開發的PC上位機軟件控制系統，按國標要求設計有六項自動檢測程序，檢測過程程序化進行，自動識別報警、換氣、記錄，自動角度旋轉、風速切換等。
煙箱通用控制軟件	1.0.0.0
上位機（工業電腦）	自主開發的PC上位機軟件控制系統，存儲檢測數據，導出或打印結果。
光學密度計	隔震式設計，自動零點校正，自動修正煙塵污染累計偏移。
發煙器	自動發煙，由控制主機閉環控制升煙速率，自動清除管路余煙。
循環風/混煙/加熱插箱	六只循環風扇，PWM風速控制，兩層混煙板，可控硅控制加熱棒，PID控溫（高溫機型）。
步進電動吊盤	自動控制煙感安裝吊盤的方位角
批量檢測插箱（選配）	抽拉式，可安置9只探測器，含轉接板，不含探測器安裝底座。
環境光線試驗箱（選配)	色溫3200K~4200K.
減光片	用于光學密度計的校準。

2基本參數：

項目	內容
工作風速（標注）	已預設0.2m/s、1m/s，配合風速儀校準
升溫速率（高溫機型）	< 1℃/min
工作溫度（環境）	15℃~ 35℃
風速誤差	±0.02m/s
風速范圍	0.15m/s~1.3m/s
升煙速率范圍	0~1.5dB/m/
恒煙狀態下濃度波動	＜±5%
升溫速率范圍	0~5℃（因機型不同，已實際機型為準）
溫度均勻性	在1.1m試驗段內，最大-最小，溫差＜0.3℃；截面上各區域誤差＜0.1℃，
溫度波動（保溫）	±2℃
溫度控制范圍	最高70℃
輸入電壓	220VAC
加熱器功率（高溫機型）	1.5KW或3KW
煙霧顆粒范圍	0.5μm~1.0μm
光學密度計量程	0~1.1dB/m，分辨率0.001dB/m，誤差±0.0003dB/m。

發煙介質	醫用石蠟油
升煙速率	范圍0.002dBm-1~0.1dBm-1，調整時最小響應0.003dBm-1。可預設升煙速率，自動及手動校準。

3.標準試驗程序：（根據GB4715-2005規定的檢測條目，煙箱已內置六項自動檢測程序。）

重復性試驗	一鍵啟動，完成發煙、停止、記錄、換氣，循環六次試驗。可查看煙濃度曲線、升煙速率曲線。
方位試驗	一鍵啟動，完成發煙、停止、記錄、換氣，循環8個角度試驗、角度復位。可查看煙濃度曲線、升煙速率曲線。
一致性試驗	一鍵啟動，完成角度旋轉、發煙、停止、記錄、換氣、角度復位。可查看煙濃度曲線、升煙速率曲線。
氣流試驗	一鍵啟動，完成角度旋轉、發煙、停止、記錄、換氣、風速切換、角度復位。可查看煙濃度曲線、升煙速率曲線。
環境光線試驗	一鍵啟動，完成角度旋轉、閃光箱工作、發煙、停止、記錄、換氣，角度復位。可查看煙濃度曲線、升煙速率曲線。
高溫試驗（高溫機型）	一鍵啟動，完成角度旋轉、冷態閾值試驗、加熱、保溫、高溫閾值試驗、記錄、角度復位。可查看溫度曲線、煙濃度曲線、升煙速率曲線。
批量試驗	一鍵啟動，完成發煙、停止、記錄、換氣、可查看煙濃度曲線、升煙速率曲線。

4.控制器操作說明：

開機合上控制器后部電源開關，煙箱開始自檢，隨后進入預熱過程。開機后約5分鐘左右，煙箱啟動發煙器自動校準，期間，煙箱會發煙及排氣若干次。

待預熱及發煙器校準結束后，可進入操作界面。

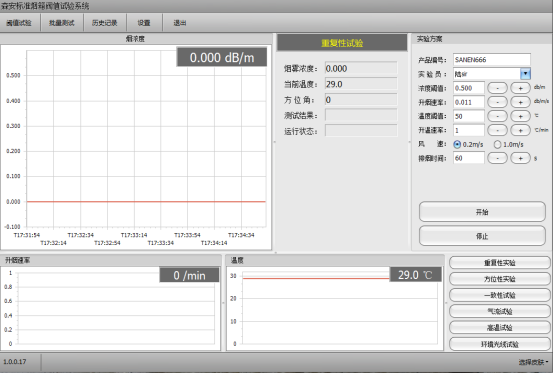

5操作界面首頁

點按啟動按鈕后，試驗程序啟動，煙箱自動運行6次的閾值試驗，結果存儲在試驗記錄中。試驗期間，煙箱自動感知報警、自動停止試驗、自動排煙、自動記錄，無須人工干預。

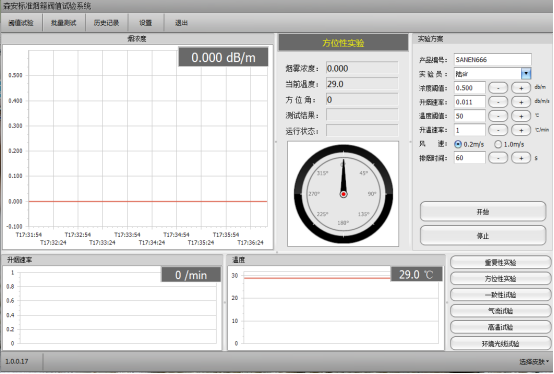

3.方位性試驗：

點按啟動按鈕后，試驗程序啟動，煙箱對煙感進行8個角度的閾值試驗，每次電動吊盤自動旋轉45°，試驗結束后，電動吊盤返回0°，可在試驗記錄中查詢試驗結果。

一致性試驗：

點按工作欄中“方位角”下拉菜單，選中所需方位角（最不利方位）后，點按啟動按鈕，電動吊盤旋轉到選定角度后，試驗自動進行。試驗結束后，電動吊盤返回零點位，即可換上下一只煙感繼續試驗。

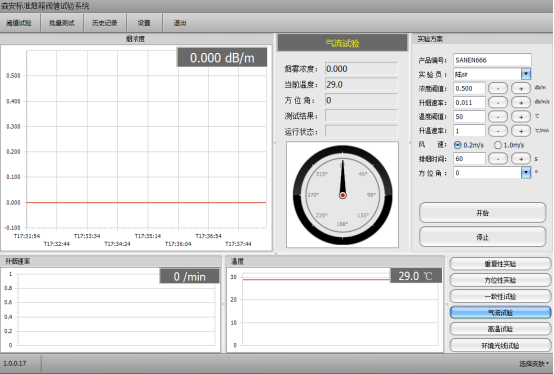

5.氣流試驗：

點按工作欄中“方位角”下拉菜單，選中“最不利方位”角后，點按啟動按鈕，電動吊盤旋轉到選定角度后，試驗自動進行，煙箱將以0.2m/s和1m/s風速分別試驗一次，并存儲兩次試驗結果；再次選擇“最有利方位”角后，點按啟動按鈕，煙箱再次重復上述試驗程序。四次試驗結果可在試驗記錄中查詢。

高溫試驗：

按下啟動按鈕后，煙箱首先進行一次常溫下的閾值試驗并記錄，隨后自動啟動加熱程序，煙箱以不大于1℃/min的升溫速率，將溫度提升至預設溫度，到達預設溫度后，煙箱轉入恒溫程序，恒溫2h后，自動切換到閾值試驗。記錄表將保存常溫及高溫兩次的試驗結果。

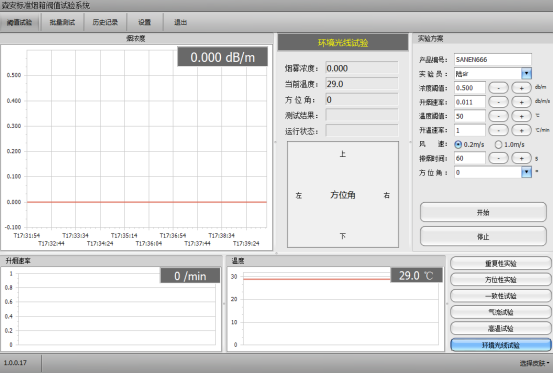

環境光線試驗：

選擇方位角為“最不利方位”角后，啟動試驗，閃光燈箱每只燈將依次按“接通10s斷開10s”的程序，分別連續通斷10次。然后，相對安裝的兩只燈（一和三一組、二和四一組）依次按“接通10s斷開10s”的程序，分別連續通斷10次。最后，四只燈同時接通，持續1min。閃光燈箱程序結束后，自動啟動閾值試驗，并記錄試驗結果，然后，電動吊盤自動旋轉90°后，重復上述閃燈及閾值試驗至結束整個試驗。

批量試驗：

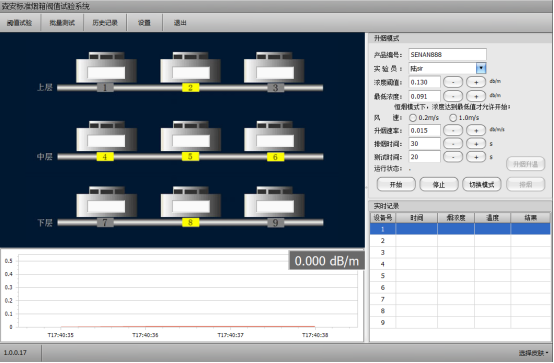

選擇批量檢測模塊后，可批量檢測煙感的閾值、合格與否。指示燈對應所選擇的檢測模式，相關的操作界面在上位機組態軟件上體現。

為保障檢測準確度，恒煙檢測模式下，建議每連續工作4h，做一次排煙操作，使光學密度計自動校準一次。

6.故障及處理:

故障現象	處理方法
dB/m值無法歸零	手動點動清洗按紐，如無效則聯系本公司。
發煙器不發煙或升煙速率偏低	檢查液面高度、氣泵工作狀態、油泵工作狀態、打開發煙器發煙室檢測導油繩燒蝕情況，如有異常則響應更換或聯系本公司指導處理。
風速異常	使用風速儀校準，如無效，則檢查風扇插箱風扇組，更換失效風扇。
