一、試驗設備：

鋼卷尺：分度值為1mm；游標卡尺：分度值為0.02mm。

二、試驗步驟：

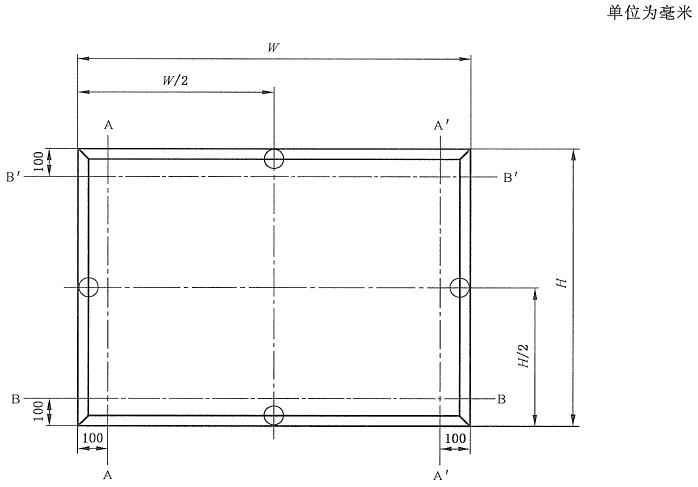

1. 防火窗窗框高度采用鋼卷尺測量，測量位置為距防火窗兩邊框各不少于100mm處（如圖2的A-A位置和A′-A′位置），測量的高度值分別與圖紙標注的防火窗高度值相減，取絕對值最大的差值為防火窗窗框高度偏差值。

2. 防火窗寬度采用鋼卷尺測量，測量位置為距防火窗上框、下框各不少于100mm處（如圖2的B-B位置和B′-B′位置），測量的寬度值分別與圖紙標注的防火窗寬度值相減，取絕對值最大的差值為防火窗窗框?qū)挾绕钪怠?br />
3. 防火窗窗框厚度采用游標卡尺測量，測量位置為防火窗兩邊框、上框、下框的中部（如圖2中的圓圈位置），測量的厚度值分別與圖紙標注的窗框厚度值相減，取絕對值最大的差值為窗框厚度偏差值。

4. 防火窗的兩對角線長度采用鋼卷尺測量，測量位置為窗框內角，測量值之差的絕對值，即為防火窗對角線長度差。

O——窗框厚度測量位置。

三、判定標準：

防火窗尺寸允許偏差（單位為毫米）

項目	偏差值
窗框高度	±3.0
窗框?qū)挾?	±3.0
窗框厚度	±2.0
窗框槽口的兩對角線長度差	≤4.0

防火窗其他相關檢查和試驗：

外觀質量（框架、防火玻璃）、 防火玻璃厚度公差、 尺寸偏差（高、寬、厚、對角線）、抗風壓性能、氣密性能、耐火性能、熱敏感元件的靜態動作溫度試驗、 活動窗扇尺寸公差(高度、寬度、厚度、對角長度)、活動窗扇與窗框的搭接寬度偏差、 活動窗窗扇扭曲度、窗扇關閉可靠性、窗扇自動關閉時間
來源：GB 16809-2008 防火窗 >>>
